シェル&チューブ式熱交換器

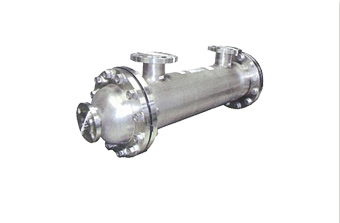

ラップジョイントタイプ

ラップジョイントタイプ

<特長>

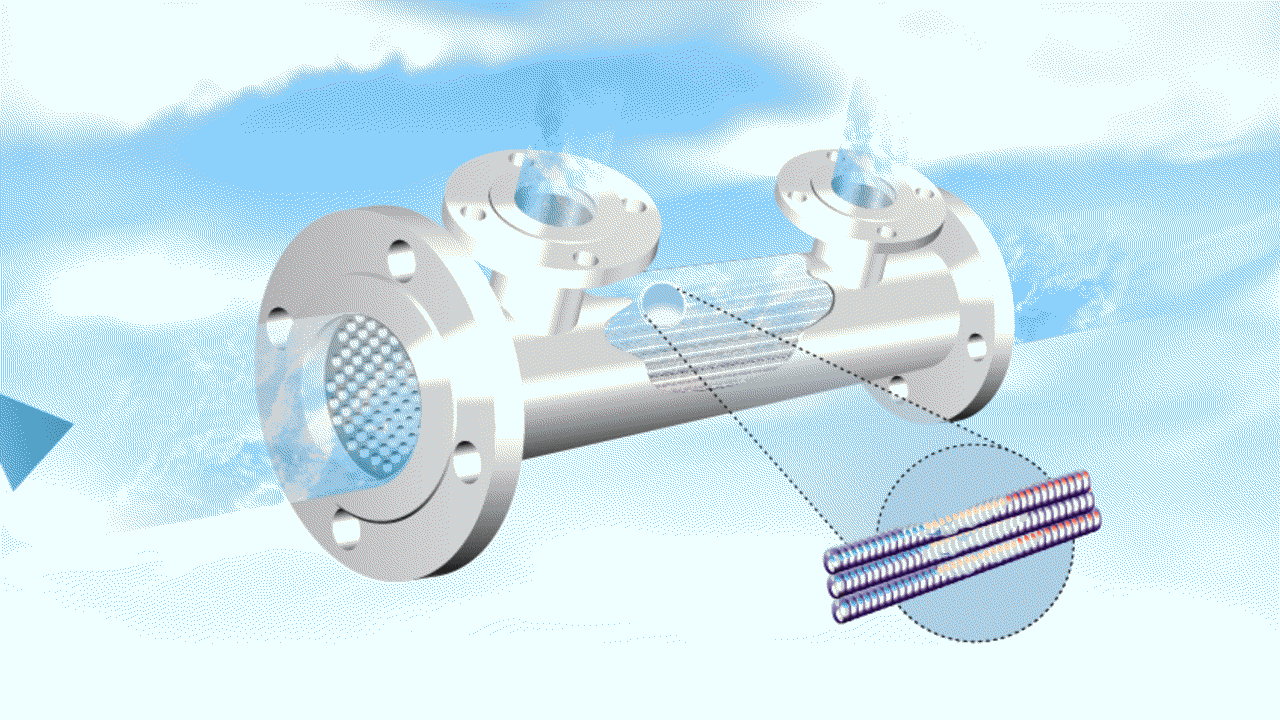

弊社で長年培われてきた技術が生かされたコルゲートチューブ(スパイラルチューブ)を伝熱管として使用しています。
コルゲートチューブは管内外を通る流体に乱流運動を生じさせ、伝熱性能を大幅に促進させます。
又、スケールの付着も少なくなります。
伝熱性能が高く、コンパクトになるため据え付け面積も小さくなり、液―液熱交換はもとより、蒸気―液熱交換、コンデンサーにもご使用いただけます。

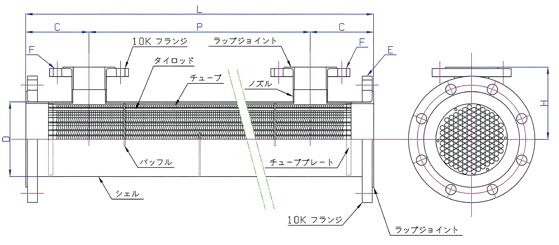

ラップジョイントタイプ図面

<材質>

DRS:チューブ SUS316L その他:SUS304
DRT:フランジ SUS304 その他:チタン

形式 伝熱面積(㎡) L P
DR〇-L 40 0.264 1100 880
DR〇-L 50 0.462 1100 880
DR〇-L 65 0.858 1100 880
DR〇-L 80 1.254 1100 880
DR〇-L 100 2.112 1100 880
DR〇-L 125 3.597 1100 860
DR〇-L 150 4.93 1100 820
DR〇-L 200 8.745 1130 820
形式 伝熱面積(㎡) L P C D E F H
DR〇-S 40 0.176 770 550 110 48.6 40A 20A 100
DR〇-S 50 0.308 770 550 110 60.5 50A 25A 100
DR〇-S 65 0.572 770 550 110 76.3 65A 32A 120
DR〇-S 80 0.836 770 550 110 89.1 80A 40A 130
DR〇-S 100 1.408 770 550 110 114.3 100A 50A 140
DR〇-S 125 2.398 770 530 120 139.8 125A 50A 150
DR〇-S 150 3.256 770 490 140 165.2 150A 65A 160
DR〇-S 200 5.850 800 490 155 216.3 200A 80A 200

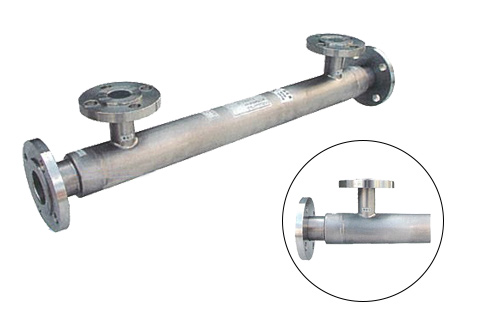

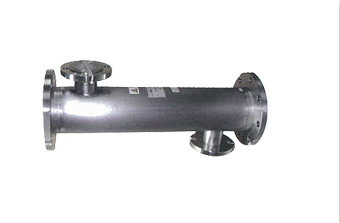

レジューサータイプ(ステンレス製)

レジューサータイプ(ステンレス製)

<特長>

お客様の配管口径に合わせて熱交換器のチューブ側口径を合わせるので、配管し易くなります。

レジューサータイプ(ステンレス製)図面

<材質>

チューブ SUS316L その他 SUS304

形式 伝熱面積(㎡) L P
DRS-LR 40 0.264 1131 880
DRS-LR 50 0.462 1156 880
DRS-LR 65 0.858 1182 880
DRS-LR 80 1.254 1182 880
DRS-LR 100 2.112 1207 880
DRS-LR 125 3.597 1258 860
DRS-LR 150 4.93 1283 820
形式 伝熱面積(㎡) L P C D F H
DRS-SR 40 0.176 801 550 125.5 48.6 20A 100
DRS-SR 50 0.308 826 550 138 60.5 25A 100
DRS-SR 65 0.572 852 550 151 76.3 32A 120
DRS-SR 80 0.836 852 550 151 89.1 40A 130
DRS-SR 100 1.408 877 550 163.5 114.3 50A 140
DRS-SR 125 2.398 928 530 199 139.8 50A 150
DRS-SR 150 3.256 953 490 231.5 165.2 65A 160

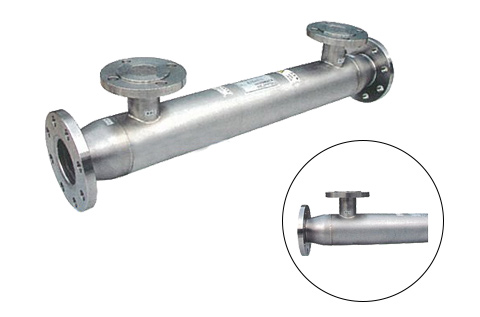

レジューサータイプ(チタン製)

レジューサータイプ(チタン製)

<特長>

お客様の配管口径に合わせて熱交換器のチューブ側口径を合わせるので、配管し易くなります。

レジューサータイプ(チタン製)図面

<材質>

フランジ SUS304 その他 チタン

形式 伝熱面積(㎡) L P
DRT-LR 40 0.264 1200 880
DRT-LR 50 0.462 1200 880
DRT-LR 65 0.858 1200 880
DRT-LR 80 1.254 1200 880
DRT-LR 100 2.112 1200 880
DRT-LR 125 3.597 1200 860
DRT-LR 150 4.93 1220 820
形式 伝熱面積(㎡) L P C D F H
DRT-SR 40 0.176 870 550 160 48.6 20A 100
DRT-SR 50 0.308 870 550 160 60.5 25A 100
DRT-SR 65 0.572 870 550 160 76.3 32A 120
DRT-SR 80 0.836 870 550 160 89.1 40A 130
DRT-SR 100 1.408 870 550 160 114.3 50A 140
DRT-SR 125 2.398 870 530 170 139.8 50A 150
DRT-SR 150 3.256 890 490 200 165.2 65A 160

特注品

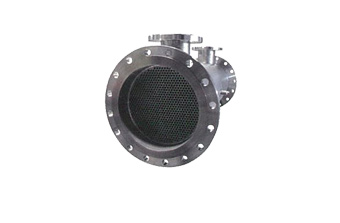

  • 350A熱交換器

    350A熱交換器

  • アダプター付熱交換器

    アダプター付熱交換器

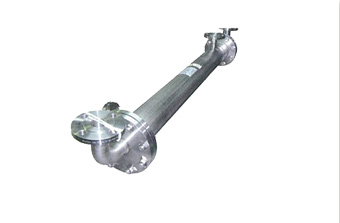

  • 配管エルボアダプター付熱交換器

    配管エルボアダプター付熱交換器

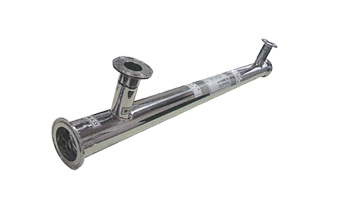

  • へルール付熱交換器(電解研磨)

    へルール付熱交換器(電解研磨)

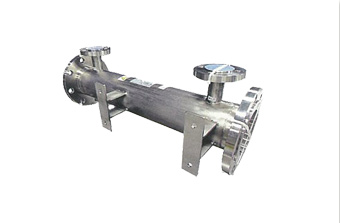

  • 装置用熱交換器(ブラケット付)

    装置用熱交換器(ブラケット付)

  • ノズル異方向熱交換器

    ノズル異方向熱交換器

※標準形状をベースに改良した特注品も製作可能です。
